Fungsi dan Komponen Poros Propeller (Propeller Shaft)

Poros propeller (propeller shaft) atau juga sering kita menyebutnya poros kopel merupakan salah satu bagian dari sistem pemindah tenaga dan poros propeller ini terdapat pada tipe kendaraan FR (Front Wheel Rear Drive) dan 4WD (Four Wheel Drive) dimana jarak antara mesin dengan roda penggerak berjauhan sehingga memerlukan komponen tambahan agar dapat meneruskan tenaga putar dari mesin ke roda belakang. Poros propeller terletak diantara transmisi dan differential (gardan). Untuk lebih jelasnya tentang letak poros propeller perhatikan gambar di bawah ini :

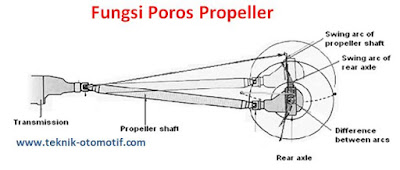

Fungsi poros propeller yaitu untuk meneruskan atau memindahkan tenaga putar dari transmisi menuju ke differential. Kontruksi poros propeller dibuat sedemikian rupa agar saat memindahkan tenaga putar dari transmisi ke differential dapat dilakukan dengan lembut tanpa dipengaruhi dari kondisi permukaan jalan dan banyaknya beban. Untuk lebih jelasnya perhatikan gambar dibawa ini :

Lebih jelasnya, fungsi dari poros propeller antara lain :

• Untuk dapat meneruskan atau memindahkan tenaga putar dari transmisi menuju ke differential dengan lembut
• Untuk meneruskan tenaga atau memindahkan tenaga putar dari transmisi menuju ke differential pada saat kendaraan berjalan pada jalan yang tidak rata (naik turun)
• Dapat menyesuaikan terhadap perubahan jarak antara transmisi dengan differential ketika kendaraan berjalan pada jalan yang tidak rata.

Pada umumnya poros propeller terbuat dari bahan tabung pipa baja yang memiliki kekuatan tahanan (ketahanan) terhadap gaya puntir. Pada poros propeller juga dilengkapi dengan balance weight (bandul penyeimbang) yang terpasang pada bagian luar pipa poros propeller dengan tujuan pemasangan dari balance weight adalah untuk menjaga poros propeller agar tetap seimbang ketika berputar sehingga tidak terjadi getaran pada poros propeller saat berputar.

Komponen-komponen utama poros propeller dan fungsinya :

Slip yoke

Slip yoke berfungsi untuk menghubungkan poros output transmisi ke sambungan universal atau universal joint pada bagian depan.

Front universal joint

Front universal joint atau sambungan universal depan berfungsi untuk mengikat slip yoke pada drive shaft atau poros penggerak.

Drive shaft

Drive shaft atau poros penggerak berfungsi untuk meneruskan atau memindahkan tenaga putar dari front universal joint ke rear universal joint (sambungan universal pada bagian belakang).

Rear universal joint

Rear universal joint atau sambungan universal belakang berfungsi untuk melenturkan sambungan yang menghubungkan antara poros penggerak (drive shaft) ke yoke.

Yoke

Yoke berfungsi untuk memegang rear universal joint (sambungan universal belakang) dan menghubungkan poros propeller ke differential belakang.

Tipe-tipe poros propeller :

Pada umunya poros propeller terdiri dari 2 tipe, yaitu tipe 2 universal joint dan tipe 3 universal joint

Tipe 2 universal joint

Pada poros propeller tipe 2 universal joint, poros propeller ini memiliki 2 buah sambungan universal (universal joint). Perhatikan gambar dibawah ini :

Tipe 3 universal joint

Pada poros propeller tipe 3 universal joint, poros propeller ini memiliki 3 buah sambungan universal (universal joint). Perhatikan gambar dibawah ini :

Universal join yang terdapat pada poros propeller harus dapat mengatasi segala kondisi untuk menyalurkan tenaga putar dari transmisi ke differential jika poros propeller sedang berputar tanpa mengalami kerusakan atau patah. Sehingga pada universal joint harus memenuhi beberapa syarat di bawah ini :

• Harus dapat menghindari dari kemungkinan terjadi kerusakan pada saat poros propeller bergerak naik turun.
• Harus dapat berputar halus tanpa adanya suara (berisik).
• Harus memiliki kontruksi yang sederhana dan tidak mudah rusak.

Jenis-jenis sambungan universal (universal joint)dilihat dari kontruksinya dapat dibedakan menjadi :

Hooke’s joint

Pada universal joint jenis hooke’s joint terdapat 2 macam yaitu tipe solid bearing cup (sambungan universal yang dapat dibongkar) dan tipe sheel bearing cup (sambungan universal yang tidak dapat dibongkar). Jenis hooke’s joint dapat dilihat pada gambar di bawah ini :

Slip joint

Panjang dari poros propeller dapat berubah-ubah karena disebabkan adanya perubahan jarak atau posisi dari transmisi dan differential. Pada bagian ujung poros propeller yang terhubung pada output transmisi dihubungkan dengan alur-alur untuk pemasangan slip joint. Hal ini bertujuan agar panjang dari poros propeller dapat menyesuaikan dengan jarak antara output transmisi dengan differential.

Trunion joint

Pada universal joint jenis trunion joint, sambungan ini merupakan kombinasi dari jenis hooke’s joint dengan slip joint. Didalam bodi terdapat alur yang berfungsi sebagai tempat masuknya poros propeller dan ujung pin dipasangkan ball. Model ini sudah jarang digunakan, karena dalam pemindahan tenaga putar dari mesin kurang baik dengan jenis slip joint sendiri.

Flexible joint

Pada universal joint jenis flexible joint ini terdiri dari karet kopling yang keras dan terletak diantara dua buah yoke yang berbentuk kaki tiga.

Constant velocity joint

Pada universal joint jenis constant velocity joint dapat memindahkan gaya putar lebih lembut dibandingkan dengan jenis hooke’s joint
